產品介紹

       AOI自動光學檢測儀top m8，AOI指當自動檢測時，機器通過攝像頭自動掃描PCB，采集圖像，測試的焊點與數據庫中的合格的參數進行比較，經過圖像處理，檢查出PCB上缺陷，并通過顯示器或自動標志把缺陷顯示/標示出來，供維修人員修整。

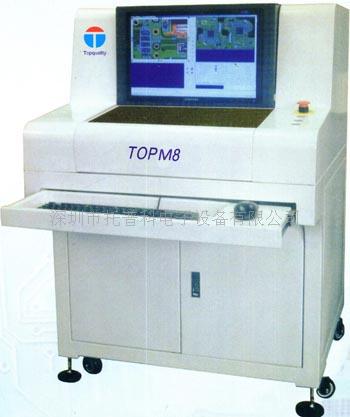

AOI自動光學檢測儀top m8

自動光學檢測儀 視覺識別系統

判別方法：權值成像數據差異分析、彩色成像對比

攝像機:   CCD彩色攝像機分辨率：15微米/點

光源：    RGB環形LED結構光源

圖像處理速度：0402<15毫秒 每畫面處理時間<185毫秒

檢測內容:錫膏印刷— 有無、偏斜、少錫多錫、斷路、污染

零件缺陷— 缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損

焊點缺陷— 錫多、錫少、連錫

aoi自動光學檢測儀軟件系統

操作系統：Windows 2000 server Win xp Win 2003 server

識別控制系統：特點 統計外形建模，自動建立標準、識別數據及誤差閥值

操作 圖像化編程，自帶原件庫，根據元件形狀選擇標準自動生成檢測框，精確自動定位，微米位微調，制程快捷

點數 可選2-4個常用的Mark點

識別速度 <0.6秒/個

aoi光學檢測機機械系統

PCB尺寸：25*25毫米—430*320毫米

PCB厚度：0.5毫米-2.5毫米

PCB翹曲度<2毫米(有夾具輔助矯正變形)

零件高度<25毫米

最小零件 0201元件

XY平臺       驅動設備 交流伺服電機系統

XY platform   定位精度<25毫米  移動速度 700毫米/秒

aoi自動光學檢測儀控制系統

電腦主機：工業控制計算機，奔4雙核2.0G

顯示： 19英寸液晶寬屏顯示器

aoi自動光學檢測儀其他參數

機械外形尺寸（L×W×H）92cm×85cm×127cm

重量：約350kg

電源：交流220V±10%，頻率 50/60HZ 額定功率600W 自帶UPS 不間斷電源

深圳市托普科實業有限公司專注為電子制造商提供如下SMT設備：

MPM印刷機、Koh Young SPI、Easa回流焊

西門子貼片機、FUJI富士貼片機、松下貼片機、雅馬哈貼片機、環球貼片機

美陸AOI、Vitronics Soltec回流焊、非標自動化設備、貼片機出租租賃

等整條SMT生產線設備，以及SMT零配件、SMT配套材料、服務和解決方案。
